Подбор числа зубьев планетарного редуктора

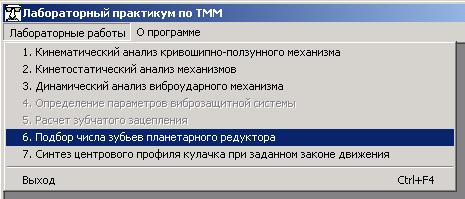

Для запуска виртуальной лабораторной работы "Подбор числа зубьев планетарного редуктора" следует выбрать соответствующий пункт в главном меню программы:
При этом, в окне программы загрузится рабочая форма для выполнения данной виртуальной лабораторной работы:
Начинается работа с задания исходных данных. В панели 'Передаточное отношение' заносятся данные, согласно варианта задания из методических указаний по выполнению лабораторной работы. Затем нажимается кнопка 'Расчёт передаточного отношения'. При этом нижняя половина окна заполнится таблицей и диаграммой
Затем, в панель 'Расчёт числа зубьев' заносится следующая группа исходных данных из варианта задания: передаточное отношение и число сателлитов. Нажатие кнопки 'Расчёт Z1 и Z3' выведет неокруглённые значения количества зубьев колёс 1 и 3.
Методика выполнения лабораторной работы требует самостоятельного подбора количества зубьев, путём округления рассчётных значений. Контроль полученного результата осуществляется нажатием кнопки 'Расчёт Z2'.
При этом, если получено целое число зубьев колеса Z2, значит округление сделано верно. Если же нет, то необходимо какое-либо из чисел округлить в обратную сторону, и вновь нажать кнопку 'Расчёт Z2'
