Кинематический анализ кривошипно-ползунного механизма

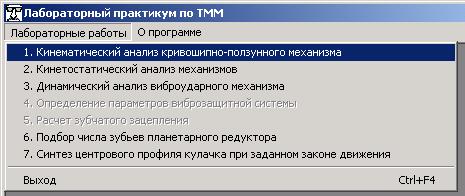

Для запуска виртуальной лабораторной работы "Кинематический анализ кривошипно-ползунного механизма" следует выбрать соответствующий пункт в главном меню программы:

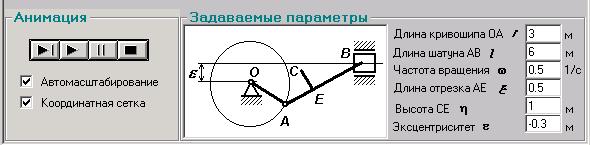

Приступая к выполнению работы, в панель 'Задаваемые параметры' заносятся исходные данные, согласно варианту задания из методических указаний по выполнению лабораторной работы:

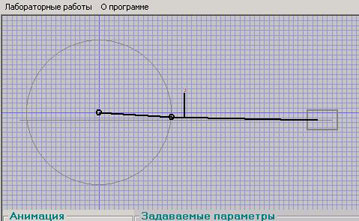

После нажатия кнопки 'Воспроизведение' на панели 'Анимация', в верхней части окна отобразится работа модели кривошипно-ползунного механизма:

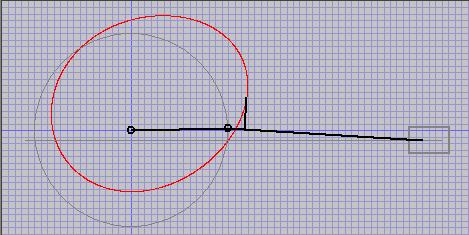

При этом красной линией будет рисоваться траектория движения точки, находящейся на шатуне:
Если есть необходимость рассмотреть траектории движения нескольких точек одного и того же механизма, необходимо отключить 'Автомасштабирование' на панели 'Анимация'.
