Определение коэффициента концентрации напряжений в полосе с отверстием

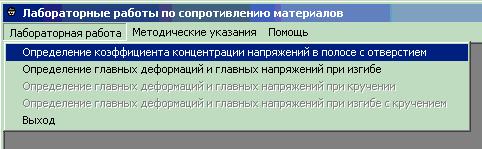

Для запуска виртуальной лабораторной работы "Определение коэффициента концентрации напряжений в полосе с отверстием" следует выбрать соответствующий пункт в главном меню программы:
При выполнении работы, в качестве исходных данных заносятся следующие:
ширина полосы;
диаметр отверстия;
коэффициент безопасности;
предел текучести материала;
теоретический коэффициент концентрации напряжений.

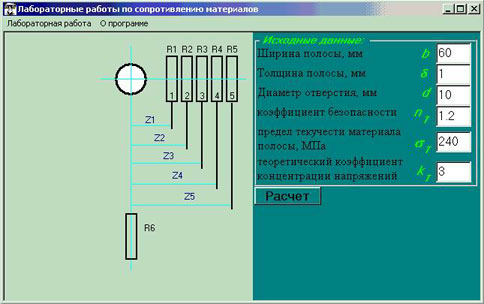

Ниже показано окно ввода данных по варианту задания.

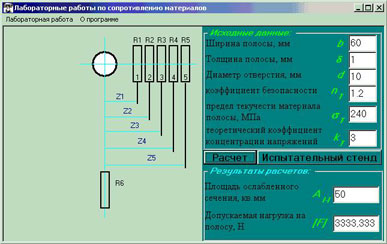

В левой части окна условно изображена схема расположения тензорезисторов на полосе материала с отверстием. После ввода данных нажимается кнопка "расчет", после чего на форме добавляется кнопка "Испытательный стенд" и появляются результаты вычисления площади ослабленного сечения и допускаемой нагрузки на полосу:

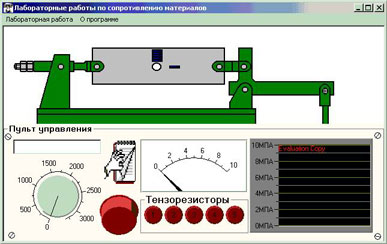

После нажатия кнопки "Испытательный стенд", в окне появляется изображение стенда и,после некоторой задержки, панель управления стендом:
Для работы стенда, в первую очередь, задается нагрузка на полосу с помощью регулятора нагрузки в нижнем левом углу пульта. Затем, нажатием большой красной кнопки, включается установка. Сразу же на дисплее панели появляется графическое представление величин напряжения, снятых с помощью тензодатчиков. Измерительный прибор с кнопками, расположенный в центре панели стенда, служит для выборочного просмотра величин напряжений на любом из датчиков.
Щёлкнув по рисунку "рука, листающая страницу", находящемуся над кнопкой включения стенда, можно будет вернуться на экран ввода данных.
